今天，法士威繼續(xù)給工業(yè)伙伴們分享—螺母。螺母是工業(yè)裝配中不可或缺的關鍵緊固件，不同強度等級的螺母，其生產(chǎn)工藝存在顯著差異，接下來跟著法士威拆解8級以下、8級以及公制10/12級（英制5級以上）三類螺母的完整工藝流程。

一、8級以下螺母：經(jīng)濟高效的冷鐓路線

8級以下螺母對強度要求適中，無需熱處理即可滿足使用需求。其標準工藝流程如下：

盤元 → 酸洗 → 抽線 → 成型 → 攻牙 → 表面處理 → 包裝

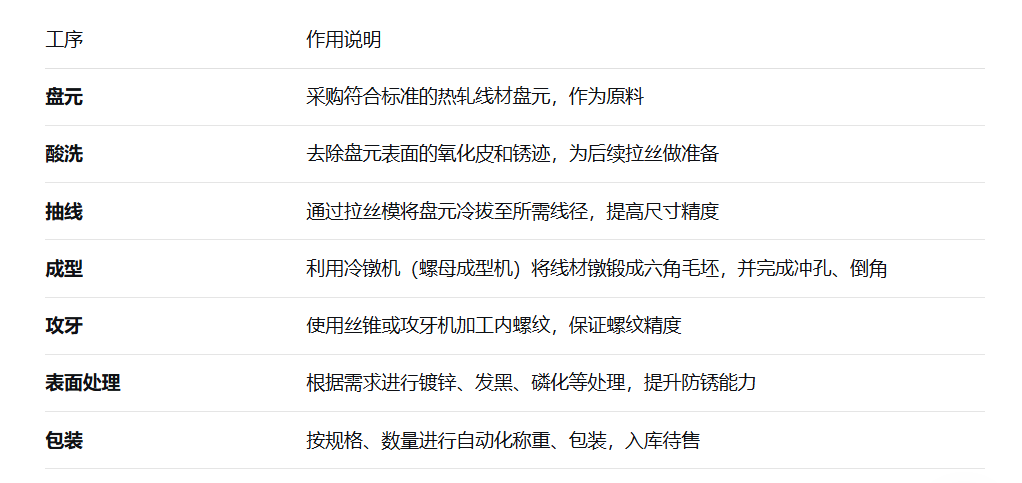

各工序詳解：

特點：工序簡潔、成本低、效率高，適合大批量生產(chǎn)普通強度螺母。

二、熱浸鍍鋅螺母專用工藝（8級以下）

對于需要強耐腐蝕性的戶外或惡劣環(huán)境應用，熱浸鍍鋅螺母采用單獨流程：

盤元 → 酸洗 → 抽線 → 成型 → 熱浸鍍鋅 → 攻牙 → 包裝

關鍵差異點：

熱浸鍍鋅前置：成型后直接進行熱浸鍍鋅，而非普通表面處理。

鍍后攻牙：因鍍層會增厚螺紋尺寸，必須在鍍鋅之后再攻牙，以確保螺紋配合精度。普通表面處理則先攻牙后處理。

?? 注意：熱浸鍍鋅后攻牙會破壞部分鍍層，螺紋處需額外涂覆防銹油。

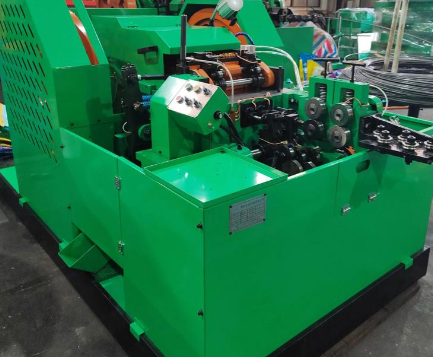

三、8級螺母：冷鐓硬化即可達標

很多人誤以為8級螺母需要熱處理，實則不然。8級螺母通過冷鐓過程中的加工硬化就能達到所需機械性能，無需額外熱處理。

盤元 → 退火 → 酸洗 → 抽線 → 成型 → 攻牙 → 表面處理 → 包裝

與8級以下的差異：

增加退火工序：盤元先經(jīng)退火處理，軟化材料、細化晶粒，為后續(xù)冷鐓大變形量做準備。

冷鐓硬化原理：成型過程中材料發(fā)生塑性變形，位錯密度增加，強度和硬度自然提升至8級要求。

? 結論：8級螺母的核心在于控制冷鐓變形量和原材料質量，而非淬火回火。

四、公制10/12級 & 英制5級以上螺母：必須熱處理

高強度螺母（公制10級、12級，英制5級、6級等）僅靠冷鐓硬化遠遠不夠，必須通過調(diào)質處理（淬火+回火） 來獲得高強度與良好韌性的平衡。

盤元 → 退火 → 酸洗 → 抽線 → 成型 → 攻牙 → 熱處理 → 表面處理 → 包裝

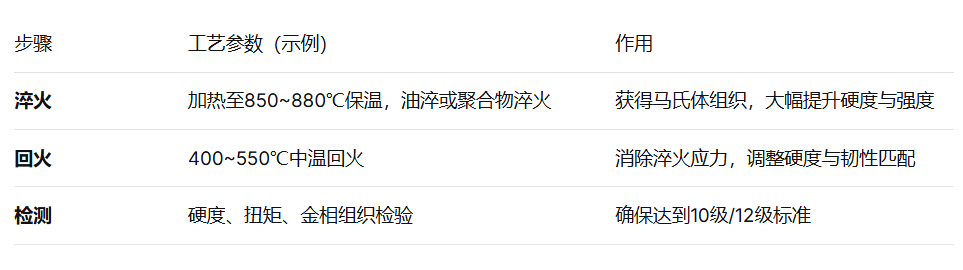

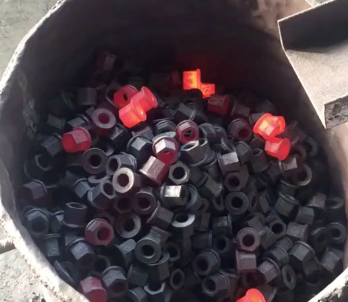

關鍵工序——熱處理詳解：

為什么必須加這道工序？

?? 沒有淬火+回火，高強度螺母會在裝配或使用中斷裂，造成嚴重安全事故。

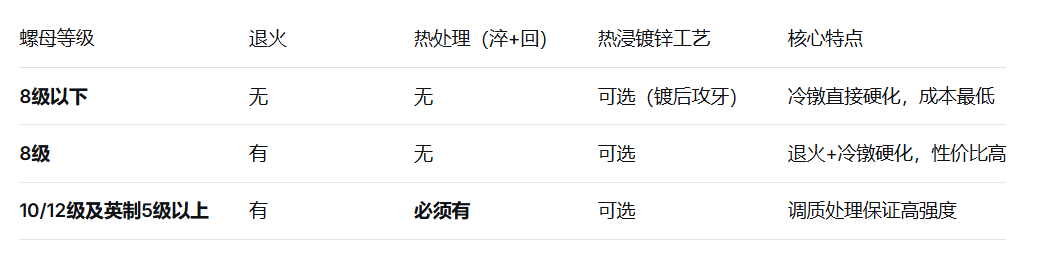

五、三類螺母工藝對比一覽表

六、總結與選型建議

普通應用（如家具、一般機械）：選用8級以下螺母，工藝簡單、價格便宜。

一般工業(yè)緊固（如汽車底盤、建筑）：選用8級螺母，無需熱處理但性能可靠。

高載荷/高風險場合（如發(fā)動機、橋梁、起重設備）：必須選用10級、12級或英制5級以上螺母，不可省略熱處理工序。

理解螺母的工藝流程，不僅有助于質量控制，也能幫助工程師根據(jù)實際需求合理選材，避免“過度設計”或“安全不足”。優(yōu)質螺母的誕生，正是每一道工序都“不偷步”的結果。
