一顆小小的螺絲，要經(jīng)歷從線材到成品的多道工序。其中，打頭（頭部冷鐓成型） 和輾牙（螺紋滾壓） 是最關(guān)鍵的兩步，也恰恰是質(zhì)量問題的高發(fā)區(qū)。為什么有的螺絲頭部會(huì)開裂？為什么螺紋會(huì)不飽滿甚至爛牙？

這篇文章將為你拆解打頭和輾牙過程中最容易出現(xiàn)的不良現(xiàn)象，并分析背后的根本原因。無論你是質(zhì)檢員、采購，還是機(jī)械愛好者，看完都能對(duì)螺絲的“先天缺陷”心中有數(shù)。

第一部分：打頭工序的常見不良及原因

打頭，也叫冷鐓（duì），是將線材通過模具瞬間擠壓成螺絲頭部形狀。因?yàn)榻饘僭跇O短時(shí)間內(nèi)劇烈流動(dòng)，一旦工藝或材料有瑕疵，就會(huì)出現(xiàn)各種缺陷。

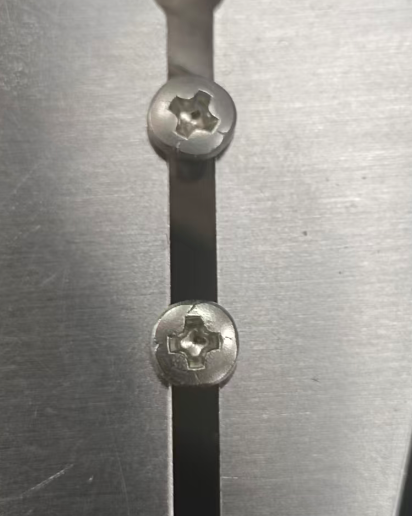

1. 頭部開裂（頭部裂紋）

現(xiàn)象：在螺絲頭頂部或側(cè)面出現(xiàn)肉眼可見的細(xì)小裂紋，嚴(yán)重的甚至裂成兩半。

主要原因：

• 材料塑性差：線材本身脆性大（如含硫量過高、晶粒粗大），冷鐓時(shí)無法承受劇烈變形。

• 鐓鍛比過大：一次成型變形量太大（例如頭部直徑遠(yuǎn)大于線徑），金屬來不及均勻流動(dòng)。

• 模具問題：模具圓角過小或表面粗糙，造成應(yīng)力集中。

• 潤(rùn)滑不足：線材表面潤(rùn)滑層缺失，金屬與模具粘連，產(chǎn)生撕裂。

2. 頭部歪斜（偏心）

現(xiàn)象：螺絲頭部中心線與螺桿中心線不重合，看上去“頭是歪的”。

主要原因：

• 線材切斷端面不平：線材切口傾斜或帶有毛刺，放入模具時(shí)無法垂直定位。

• 模具導(dǎo)向磨損：打頭模具的導(dǎo)向孔過度磨損，線材在成型時(shí)跑偏。

• 夾持不穩(wěn)：夾鉗或頂針未將線材固定在中軸線上。

3. 頭部尺寸超差（高度不足或直徑偏?。?/span>

現(xiàn)象：頭部高度低于標(biāo)準(zhǔn)要求，或頭部外徑不達(dá)標(biāo)，導(dǎo)致扳手無法有效卡住。

主要原因：

• 線材體積不足：用于成型的線材長(zhǎng)度或直徑計(jì)算有誤，或送料長(zhǎng)度不穩(wěn)定。

• 成型壓力不夠：設(shè)備壓力不足，或者模具閉合不到位，金屬未能填滿模腔。

• 模具磨損：長(zhǎng)期使用后，模腔尺寸被磨大，導(dǎo)致產(chǎn)品尺寸偏小。

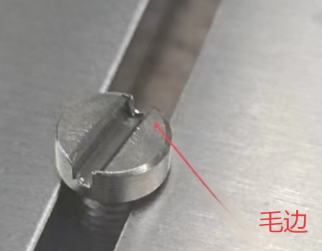

4. 頭部毛刺（飛邊）

現(xiàn)象：在螺絲頭邊緣或頂面出現(xiàn)多余的薄片狀金屬凸起。

主要原因：

• 模具間隙過大：陽模與陰模之間的配合間隙超出允許范圍，金屬被擠入縫隙。

• 閉合速度過快：沖擊速度太高，金屬瞬間溢出。

• 下料過長(zhǎng)：線材體積過多，多余金屬無處可去，只能從模具分型面溢出。

第二部分：輾牙工序的常見不良及原因

輾牙（搓牙）是將已打頭的半成品，通過兩塊牙板相對(duì)運(yùn)動(dòng)，滾壓出螺紋。這是一個(gè)“無屑成型”過程，但如果控制不好，問題也很多。

1. 牙山不飽滿（螺紋頂部缺肉）

現(xiàn)象：螺紋的牙尖呈平頂或塌陷狀，而不是標(biāo)準(zhǔn)銳角或圓弧。

主要原因：

• 胚徑過小：搓牙前的螺絲桿徑太小，滾壓時(shí)沒有足夠的金屬量去填充牙頂。

• 牙板磨損：牙板牙頂已經(jīng)磨平，滾壓出來的螺紋自然也是平的。

• 壓力不足：牙板之間的間隙過大，或擠壓力度不夠，金屬未充分流動(dòng)。

• 材料硬度偏高：材料太硬（如沒有退火或強(qiáng)度等級(jí)超過12.9級(jí)），牙板難以“擠出”飽滿的螺紋。

2. 亂牙（螺紋紊亂、重疊）

現(xiàn)象：螺紋線條不連續(xù)、交叉或出現(xiàn)雙螺紋，完全無法配合螺母。

主要原因：

• 送料不同步：半成品在進(jìn)入牙板時(shí)旋轉(zhuǎn)與前進(jìn)速度不匹配，導(dǎo)致牙板咬住螺紋后產(chǎn)生二次滾壓。

• 牙板錯(cuò)位：兩塊牙板的牙槽沒有對(duì)齊，相位差導(dǎo)致螺紋被重復(fù)切削。

• 沖擊啟動(dòng)：半成品進(jìn)入牙板時(shí)速度過快或方向偏斜，導(dǎo)致初始牙位置錯(cuò)亂。

3. 螺紋外徑偏小或偏大

現(xiàn)象：螺紋大徑不滿足通止規(guī)要求，通規(guī)不過或止規(guī)過。

主要原因：

• 胚徑不當(dāng)：胚徑過大則螺紋外徑偏大，止規(guī)可能通過；胚徑過小則外徑偏小，通規(guī)可能不過。

• 牙板間隙設(shè)定：牙板間隙過小→外徑偏大；間隙過大→外徑偏小。

• 牙板磨損階段：新牙板做出的外徑偏大，舊牙板做出的外徑偏小。

4. 螺紋表面粗糙或壓痕

現(xiàn)象：螺紋表面有明顯劃傷、魚鱗狀紋理或壓潰痕跡。

主要原因：

• 牙板表面粗糙：牙板本身沒有研磨到位，或者已經(jīng)出現(xiàn)微小崩刃。

• 冷卻潤(rùn)滑不足：輾牙過程溫度升高，金屬黏附在牙板上，造成拉毛。

• 線材表面缺陷：原料自帶劃痕、氧化皮或銹蝕，滾壓后轉(zhuǎn)移到螺紋表面。

• 金屬碎屑?xì)埩?/span>：牙板之間夾雜了前一顆螺絲脫落的鐵屑，導(dǎo)致后續(xù)螺絲被壓出凹坑。

5. 螺紋偏斜（螺牙與桿子不垂直）

現(xiàn)象：螺紋的軸線與螺桿的幾何軸線不平行，擰入時(shí)會(huì)晃動(dòng)。

主要原因：

• 打頭偏心：螺絲頭部與桿身不同軸，導(dǎo)致搓牙時(shí)以頭部為基準(zhǔn)，螺紋自然也跟著歪。

• 牙板安裝傾斜：牙板在機(jī)器上沒有完全平行，滾壓時(shí)施加的力不均勻。

• 導(dǎo)料槽磨損：送料軌道磨損，螺絲在進(jìn)入牙板前就已經(jīng)傾斜。

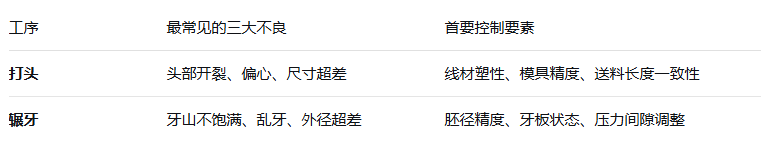

總結(jié)：質(zhì)量控制的關(guān)鍵點(diǎn)

理解這些不良現(xiàn)象及其原因，不僅有助于生產(chǎn)端優(yōu)化工藝，也能幫助采購和使用端識(shí)別劣質(zhì)螺絲——例如，當(dāng)你拿到一顆螺絲發(fā)現(xiàn)頭部有微小裂紋或螺紋頂部平塌，你就能立刻判斷它大概率是在打頭或輾牙環(huán)節(jié)出了問題。

記住：一顆好螺絲，從每一次精準(zhǔn)的冷鐓和每一次穩(wěn)定的滾壓開始。
